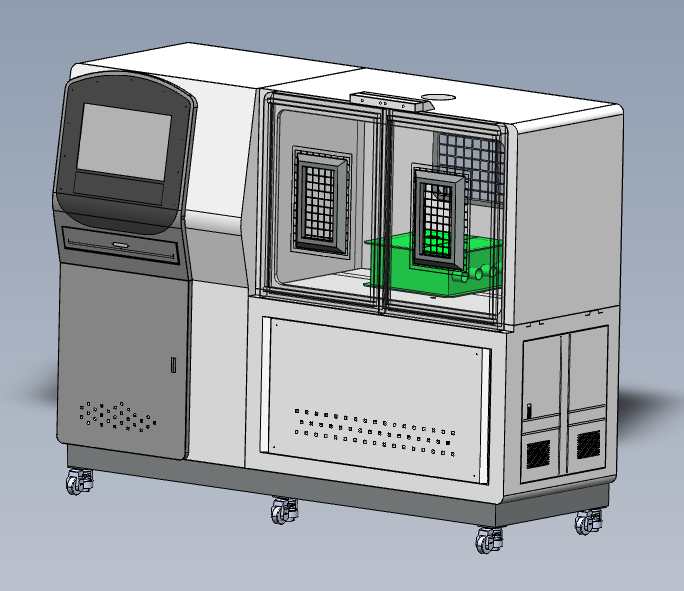

壓裂液支撐劑可視化評價裝置

一、產品介紹

濟南思明特科技有限公司研發的壓裂液支撐劑可視化評價裝置通過模擬實際儲層條件，實現支撐劑在裂縫中運移、沉降及鋪置過程的動態可視化觀測與量化分析。本裝置由壓裂液配制系統、自動加砂裝置、泵送系統、透明可視裂縫模型、數據采集與處理模塊等組成，可高度還原儲層溫度、壓力、裂縫寬度及粗糙度等參數，為壓裂設計與施工優化提供實驗依據。

二、壓裂液支撐劑可視化評價裝置特點

能夠?qū)崟r采集裂縫內支撐劑分布圖像，直觀展示支撐劑在裂縫中的運移及鋪置過程，為研究人員提供清晰、準確的實驗數據。
配備專業的數據處理軟件，能夠?qū)Σ杉降膶嶒灁?shù)據進行快速處理和分析，生成直觀的圖表和報告，為研究人員提供科學、準確的實驗結論。
攪拌釜容積大，攪拌速度0 - 300r/min連續可調，采用變頻調速方式，可精確控制壓裂液的配制過程；伺服調壓系統壓力可動態調節，范圍為0 - 2MPa，能夠穩定控制實驗過程中的流體壓力。

三、壓裂液支撐劑可視化評價裝置參數

1.可視裂縫尺寸：6000mm長，300mm高，5mm～12mm寬，要求模擬不同裂縫寬度的流動行為。
2.伺服調壓系統：壓力可動態調節，范圍要求為0～2MPa。
3.垂直井筒Ф70mm×1500mm。
4.水平井筒Ф70mm×3000mm。
