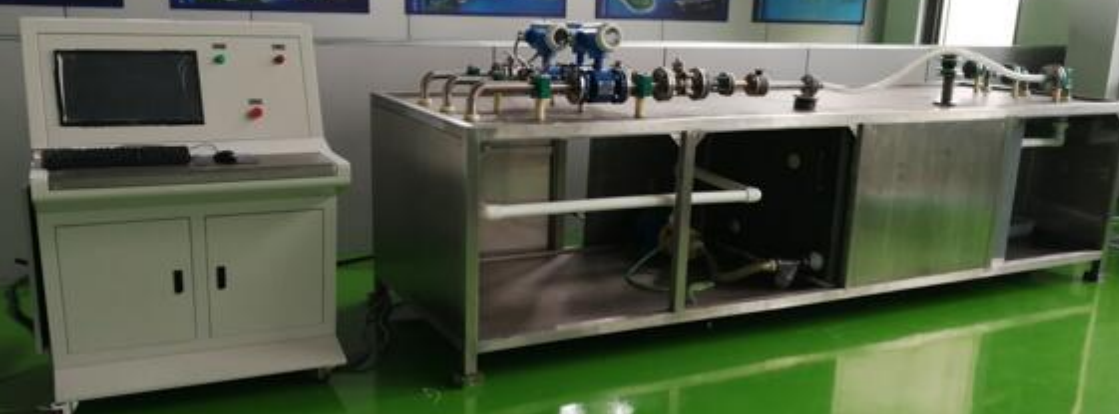

拉斷閥流量壓力損失特性試驗臺
一、產品介紹
濟南思明特科技有限公司研發的拉斷閥流量壓力損失特性試驗臺用于評估拉斷閥在流量變化和壓力損失方面性能的專用測試設備，其設計核心在于模擬拉斷閥在實際工況中的流量與壓力變化，并通過高精度傳感器和數據采集系統量化其特性參數，為產品優化和安全認證提供依據。
二、拉斷閥流量壓力損失特性試驗臺特點
拉斷閥在試驗過程中記錄其流量與壓力損失特性曲線,滿足設計要求,允許誤差在土 10%。
操作簡單，操作人員只需在控制軟件上設置好起始流量、終止流量和步長，系統即可自動執行整個測試流程。泵和變頻器會自動調節至目標流量點，并待系統穩定后自動采集數據。
使用安全，管路系統采用不銹鋼材質，連接件和夾具經過精心設計和加工，確保在長期、高頻次的測試中不發生泄漏或變形，保證設備和人員安全。
采用模塊化設計，通過更換快速夾具，可以適配不同通徑、不同類型（如不同品牌、不同端面連接形式）的拉斷閥，更換速度快，對中精度高。
三、拉斷閥流量壓力損失特性試驗臺參數
參數類別 |
具體規格 |
測試介質 |
清潔水，溫度 20±2°C |
流量范圍 |
0 - 1200 m³/h |
壓力損失測量范圍 |
0 - 50 kPa，精度 ±0.1% FS |
系統壓力范圍 |
0 - 1.6 MPa |
流量計 |
電磁流量計，DN80，精度 ±0.5% |
動力系統 |
變頻離心泵，功率 75kW，變頻控制 |
數據采集 |
自動采集，實時顯示并繪制流量-壓損曲線 |
控制系統 |
PLC + 工業觸摸屏，可編程自動測試 |
試驗方法 |
將拉斷閥連接在相應的管道中,調節流量,在拉斷閥兩端接上數顯式差壓壓力表,可直接讀出拉斷閥壓力損失值。具體試驗按照 GB/T30832-2014 |
