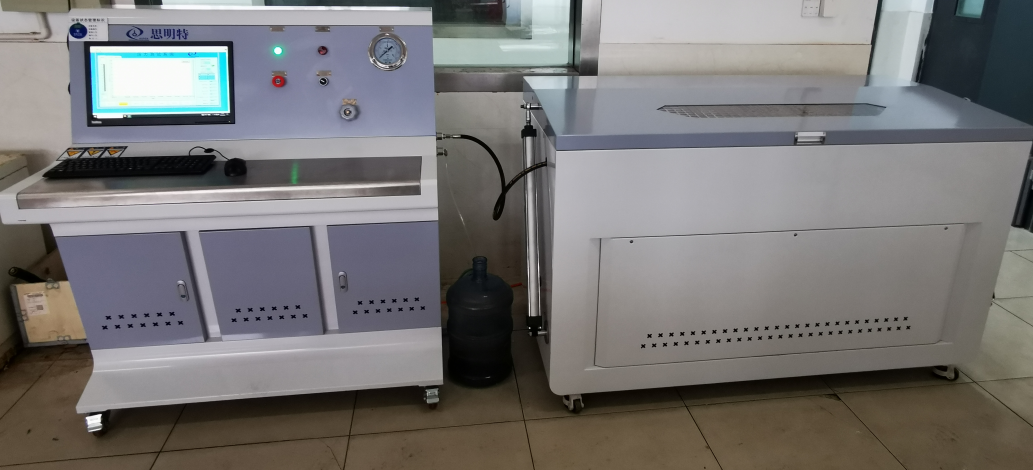

玻璃絕緣子內水壓爆破試驗臺
一、產品應用
濟南思明特科技有限公司研發的玻璃絕緣子內水壓爆破試驗臺主要用于懸式絕緣子、支柱絕緣子、玻璃絕緣子等高壓組件的水壓耐壓試驗，將玻璃絕緣子的鐵帽和鋼腳封住，向其內部的空腔持續施加液壓，直到絕緣子被壓破或達到預設壓力值。
二、玻璃絕緣子內水壓爆破試驗臺特點
采用思明特氣動液體泵，實現壓力的無級、平穩、精確的施加。
采用“計算機+PLC”的控制模式。測試員在電腦軟件上設置好參數（如加壓速率、目標壓力、保壓時間）后，一鍵啟動，設備自動完成加壓、保壓、泄壓、數據采集和保存的全過程。
思明特數據采集軟件系統自動記錄并繪制“壓力-時間”曲線，自動判斷爆破壓力點，并生成標準格式的測試報告，大大提高了測試效率和準確性，避免了人為誤差。
采用專門設計的自緊式密封結構（如液壓自封或O形圈密封）。壓力越高，密封效果越好，有效防止高壓水泄漏，保證測試的順利進行和壓力穩定。
三、玻璃絕緣子內水壓爆破試驗臺參數
壓力參數 |
工作壓力 |
100 MPa ~ 300 MPa |
|
壓力控制精度 |
±1% FS （滿量程）或更高 |
|
壓力測量精度 |
±0.5% FS 或 ±0.25% FS |
|
加壓速率范圍 |
1 ~ 20 MPa/s 可調 |
機械參數 |
適用絕緣子規格 |
- 額定機械負荷（SML）：70kN ~ 530kN 或更高
- 結構高度：例如 100mm ~ 500mm
- 盤徑（D）：例如 120mm ~ 400mm |
|
夾具形式 |
上、下雙油缸液壓自動夾緊，或機械夾緊。 |
控制與數據 |
控制方式 |
計算機全自動控制 |
|
數據采樣頻率 |
可設置 10 ~ 1000 Hz |
|
曲線與報告 |
實時顯示壓力-時間曲線，自動生成測試報告（Word/Excel/PDF格式）。 |
